Системы вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуума

MOQ:	1
цена:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
Метод оплаты:	T/T, Western Union
Supply Capacity:	500pcs/day

Данные по деталей

Характер продукции

Подробная информация

Place of Origin

CHINA

Фирменное наименование

Сертификация

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Выделить:

Системы вакуумного скважины на заказ

Системы вакуумной переработки заготовки

Вакуумный стол для обработки заготовки

Характер продукции

Системы вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуумного вакуума

В сложном ландшафте обработки запчастей поиск эффективных и надежных решений для хранения работ не имеет конца.Системы вакуумного вакуумного чека на заказ стали технологией, которая меняет правила игры.Эти системы предназначены для удовлетворения разнообразных потребностей различных отраслей промышленности, от производства до прототипирования.удерживая заготовки в течение широкого спектра обработки.

1Проектирование и строительство

Базовая структура.

Основа вакуумного стола обычно изготавливается из высокопрочных материалов, таких как сплавная сталь или высококачественный алюминий.что делает его подходящим для тяжелой обработки деталейОн может выдерживать значительные силы, возникающие при обработке, шлифовании или других операциях, не деформируясь.предлагает легкую альтернативу с хорошей коррозионной стойкостью, что может быть полезно в приложениях, где снижение веса имеет решающее значение, например, в портативных или высокоскоростных процессорах.

Основа изготовлена с высокой точностью для обеспечения плоской и гладкой поверхности.Эта плоскость имеет важное значение для правильного функционирования системы вакуумного циркулятора, поскольку она обеспечивает равномерное распределение вакуума по всей поверхности столаУкрепления часто добавляются в критически важные участки основания, такие как края и точки крепления, для повышения его структурной целостности и несущей способности.

Конфигурация шаблона сетки

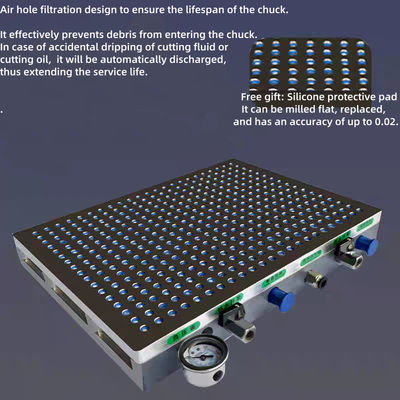

Отличительной особенностью этих систем является схема сетки вакуумных каналов и портов.Сеть точно пробуренных отверстий и каналов расположена в сетке по всей поверхности столаКоличество, размер и расстояние между отверстиями тщательно настраиваются на основе конкретных требований обработки заготовки.

Например, при обработке небольших и сложных компонентов может быть включена более высокая плотность небольших отверстий.обеспечение того, чтобы деликатные детали были надежно закреплены, не вызывая поврежденийНапротив, для больших деталей или деталей с нерегулярной формой большие отверстия могут быть расположены дальше друг от друга, обеспечивая сильную и равномерно распределенную вакуумную силу на большей поверхности.

Модель сетки также позволяет использовать модульные светильники и адаптеры, которые могут быть легко подключены к сетке.позволяет быстро и легко настраивать установку рабочего устройства для размещения различных геометрий заготовки.

Интеграция вакуумного канала.

Под поверхностью стола расположена сеть вакуумных каналов, которые соединяют отверстия в сетке с центральным источником вакуума, таким как высокопроизводительный вакуумный насос.Вакуумные каналы предназначены для эффективного распределения вакуумного давления на каждое из отверстий в сетке.

Устройство каналов оптимизировано, чтобы минимизировать падение давления и обеспечить равномерное распределение вакуумной силы по всему столу.вакуумные каналы могут быть оборудованы клапанами или регуляторамиЭти компоненты позволяют самостоятельно контролировать вакуумное давление в различных областях стола.если деталь имеет различную толщину или требует различного уровня удерживающей силы в определенных областях, давление вакуума в этих областях может быть соответствующим образом регулировано.

Спецификации

Спецификация	Магнитное притяжение	Ширина (мм)	Длина (мм)	Высота (мм)	Масса (кг)
150*150	≥ 40 кг	150	150	80	13.5
150*300	≥ 40 кг	150	300	80	27
150*350	≥ 40 кг	150	350	80	31.5
150*400	≥ 40 кг	150	400	80	36
200*200	≥ 40 кг	200	200	80	24
200*300	≥ 40 кг	200	300	80	36
200*400	≥ 40 кг	200	400	80	48
200*500	≥ 40 кг	200	500	80	60
250*500	≥ 40 кг	250	500	80	75
300*300	≥ 40 кг	300	300	80	54
300*400	≥ 40 кг	300	400	80	72
300*500	≥ 40 кг	300	500	80	90
300*600	≥ 40 кг	300	600	80	108
300*800	≥ 40 кг	300	800	80	144
400*400	≥ 40 кг	400	400	80	96
400*500	≥ 40 кг	400	500	80	120
400*600	≥ 40 кг	400	600	80	144
400*800	≥ 40 кг	400	800	80	192
500*500	≥ 40 кг	500	500	80	150
500*600	≥ 40 кг	500	600	80	180
500*800	≥ 40 кг	500	800	80	240
600*800	≥ 40 кг	600	800	80	288
600*1000	≥ 40 кг	600	1000	80	360

2Принцип работы - Что?

Производство вакуума и удерживающая сила

Когда вакуумный источник активируется, воздух быстро вытягивается через отверстия в сетке на поверхности стола.при этом атмосферное давление над заготовкой остается постояннымПолученный дифференциал давления оказывает на рабочую часть силу вниз, прижимая ее к поверхности стола.

Многочисленные отверстия в сетке увеличивают площадь поверхности, на которую действует сила вакуума.что приводит к более сильной и равномерной держательной силеУдерживающая сила прямо пропорциональна дифференциалу давления и площади поверхности заготовки, находящейся в контакте с столом.Дизайн сетки позволяет более эффективно передавать вакуумную силу, обеспечивая, чтобы заготовка оставалась на месте даже во время высокоскоростных или силовых операций.

Приспособимость к различным материалам деталей - Что?

Системы вакуумного придаточного прибора для вакуумного придаточного придаточного придаточного придаточного придаточного придаточного придаточного придаточного придаточного придаточного придаточного придаточного придаточного.обеспечение надежного удержанияПри работе с пористыми материалами, такими как определенные виды пластмасс или дерева.вакуум может проникать через поры, создавая более тесную связь между заготовкой и столом.

Например, в процессе обработки металлической детали с слегка грубой поверхностью вакуумная решетка все еще может надежно удерживать деталь из-за множества точек всасывания.В процессе шлифования с пористой пластиковой заготовкой, вакуум может проникать в поры, увеличивая удерживающую силу и предотвращая движение заготовки во время шлифования.

3Преимущества обработки деталей - Что?

Точная обработка

В процессе обработки запчастей, точность часто является главным приоритетом.минимизировать любые движения или вибрации заготовки во время обработкиОднородное распределение вакуума по сетке обеспечивает высокую точность работы инструментов обработки.

Например, при фрезе сложных форм или бурении точных отверстий на заготовке,Устойчивое удерживание, обеспечиваемое системой прицепа, позволяет оборудованию для обработки точно выполнять запрограммированные операции.Умение крепко держать заготовку на месте снижает риск отклонения инструмента и обеспечивает соблюдение допустимых допустимых отклонений обработки.производство медицинских изделий, и электроники, где даже малейшее отклонение от желаемых спецификаций может иметь значительные последствия.

Многогранность размеров и форм деталей

Специальный дизайн вакуумной сетки позволяет большую универсальность в обращении с различными размерами и формами заготовки.,модульная структура решетки позволяет использовать специальные светильники и адаптеры,которые могут быть легко прикреплены к решетке для удовлетворения конкретных геометрических характеристик заготовки.

Например, при обработке большого и неровного изделия можно прикрепить к решетке специально сделанный фиксатор, который удержит его в правильном положении.Способность адаптироваться к различным размерам и формам заготовки делает вакуумную таблицу сетки подходящей для широкого спектра применений, от разработки прототипа до серийного производства.

Быстрая настройка и замена

В производственной среде время имеет решающее значение.Операторы могут легко поставить заготовку на стол и использовать модульные фиксаторы или адаптеры, чтобы закрепить его на местеЗатем можно активировать вакуумную систему, чтобы твёрдо держать заготовку.

При смене запчастей процесс одинаково быстрый: можно освободить вакуум, снять или переставить фиксаторы или адаптеры,и новая деталь может быть помещена и закреплена в короткое времяЭта эффективность сокращает время общего производственного цикла и повышает производительность.

4. Варианты настройки - Что?

Дизайн рисунков сетки

Дизайн сетки вакуумного стола может быть настроен на соответствие конкретным потребностям различных приложений обработки запчастей.и расположение отверстий в сетке может быть адаптирована на основе размера, формы и материала заготовки.

Например, в процессе обработки, когда необходимо обрабатывать большое количество небольших, нерегулярных компонентов,сетка может быть спроектирована с высокой плотностью малых отверстий, чтобы обеспечить безопасное удержание каждого компонентаВ отличие от этого, для обработки больших и плоских запчастей решетка может иметь меньшее количество больших отверстий, расположенных дальше друг от друга, чтобы обеспечить сильное удержание на большой поверхности.

Настройка вакуумной системы.

Вакуумная система сетевого вакуумного стола может быть настроена для оптимизации ее производительности для различных материалов и операций обработки.Вакуумное давление может регулироваться с помощью регуляторов, чтобы обеспечить более или менее мощное удержаниеСистема также может быть оснащена датчиками для мониторинга вакуумного давления и обеспечения его стабильности.

В некоторых случаях вакуумная система может быть интегрирована с системой управления оборудованием обработки, что позволяет автоматически управлять вакуумным отсеком на основе процесса обработки.Вакуумное давление может быть увеличено во время высокоскоростных или высокосильных процессов, чтобы обеспечить более сильное удержание, а затем уменьшается во время более тонких работ по отделке, чтобы избежать повреждения заготовки.

5Установка и обслуживание - Что?

Процесс установки

Установка специальной сетки вакуумного стола вакуумной системы на станке обработки запчастей включает в себя несколько шагов.Это может потребовать использования соответствующих креплений и крепежных устройств для обеспечения стабильности.Источник вакуума, например, вакуумный насос, подключается к вакуумным портам стола, и соединения проверяются на наличие утечек.

После завершения физической установки вакуумная система должна быть калибрована для обеспечения правильной генерации и распределения вакуума.испытание герметичности стола, и проверка функциональности любых интегрированных датчиков или элементов управления.Система управления оборудованием обработки может быть сконфигурирована для совместной работы с системой вакуумного стола..

Требования к обслуживанию

Регулярное осмотр поверхности стола на наличие признаков износа, повреждения или загрязнения.Дырки в сетке должны периодически очищаться, чтобы удалить любой мусор или частицы, которые могут блокировать поток вакуумаВакуумные каналы и связанные с ними компоненты должны быть проверены на наличие засор или утечек.

Вакуумный насос и его компоненты должны обслуживаться в соответствии с инструкциями производителя, включая регулярную смену масла, замену фильтров и проверку производительности.Проверка уплотнений и уплотнений в вакуумной системе должна проводиться регулярно и их следует заменять при наличии признаков утечки.Следуя этим процедурам технического обслуживания, системы вакуумного сброса вакуумного сброса могут поддерживать свою производительность и надежность в течение длительного периода.

6Заключение. - Что?

Системы вакуумного циркулятора для вакуумного вакуумного циркулятора на заказ являются важным решением для обработки запчастей.и многочисленные преимущества делают их подходящими для широкого спектра применений в различных отраслях промышленностиБудь то достижение точности в высокотехнологичном производстве или повышение производительности в общем производстве, эти системы предлагают надежное и эффективное решение.Если вы занимаетесь обработкой запчастей и хотите улучшить производительность системы хранения, подумайте об инвестировании в пользовательскую систему вакуумного вакуумного чека.Обратитесь к нашей команде экспертов, чтобы узнать, как эта инновационная система может быть настроена на соответствие вашим конкретным потребностям и вывести ваши возможности обработки деталей на новый уровень..
